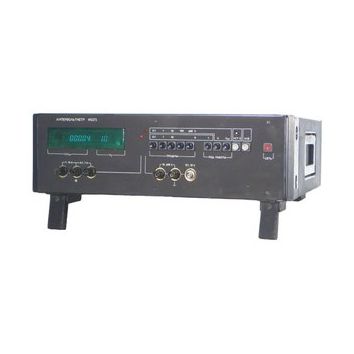

Ф5273 Ампервольтметр цифровой
Ампервольтметр Ф5273 — цифровой переносной прибор, предназначенный для измерения среднеквадратических значений напряжения, тока и средневыпрямленных значений напряжения, а также коэффициента формы кривой напряжения и тока в цепях переменного тока при синусоидальной и искаженной форме кривой.
Конечные значения диапазонов измерения:
— напряжения — 0,1В; 1В; 10В; 100В; 600В;
— тока — 0,1А; 1А; 10А;
— коэффициента формы кривой — 3 знака — 6 знаков.
Нормальный диапазон частот — 200Гц — 20кГц.
Ампервольтметры Ф5273 используются для точных измерений при поверке электронных приборов, настройке, их регулировке и ремонте.
Ампервольтметры Ф5273 используются на предприятиях электро-, радиотехнической промышленности, также приборы могут использоваться при исследованиях в лабораториях научно-исследовательских институтов и Госстандарта.
Технические характеристики ампервольтметров Ф5273
Нормальный диапазон частот — от 200 Гц до 20 кГц.
Конечные значения диапазонов измерения:
— напряжения — 0,1 В; 1 В; 10 В; 100 В; 600 В;
— тока — 0,1 А; 1 А; 10 А;
— коэффициента формы кривой — 3 знака.
Пределы допускаемых значений основной погрешности равны пределам допускаемых значений дополнительной погрешности на каждые 10° С при температуре от нормальной +20±5° С до любой в диапазоне от +10° С до +35° С.
Коэффициент искажения кривой напряжения — не более 5%.
Диапазон измерения средневыпрямленных и среднеквадратических значений Ф5273:
— по напряжению от конечного значения установленного диапазона измерений — от 1 до 1,5;
— по току от конечного значения установленного диапазона измерений — от 1 до 1,2.
Постоянное число С0 при нормальном диапазоне частот от 200 Гц до 20 кГц:
— при конечном значении диапазона измерения напряжения 0,1 В и 1 В — 0,2;
— при конечном значении диапазона измерения напряжения 10 В — 0,3;
— при конечном значении диапазона измерения напряжения 100 В и 600 В — 0,5;
— при конечном значении диапазона измерения тока 0,1 А, 1 А и 10 А — 0,5.
Постоянное число С0 при рабочем диапазоне частот от 20 Гц до 200 Гц:
— при конечном значении диапазона измерения напряжения 0,1 В и 1 В — 0,2;
— при конечном значении диапазона измерения напряжения 10 В — 0,3;
— при конечном значении диапазона измерения напряжения 100 В и 600 В — 0,4;
— при конечном значении диапазона измерения тока 0,1 А, 1 А и 10 А — 0,4.
Постоянное число С0 при рабочем диапазоне частот от 20 кГц до 100 кГц:
— при конечном значении диапазона измерения напряжения 0,1 В и 1 В — 0,2;
— при конечном значении диапазона измерения напряжения 10 В — 0,3;
— при конечном значении диапазона измерения напряжения 100 В и 600 В — 0,5;
— при конечном значении диапазона измерения тока 0,1 А, 1 А и 10 А — 0,8.
Постоянное число С0 при рабочем диапазоне частот от 100 кГц до 300 кГц и конечном значении диапазона измерения напряжения 0,1 В и 1 В — 0,2.
Ступени квантования в зависимости от установленного диапазона измерений:
— при измерении напряжения — 0,01 мВ; 0,1 мВ; 1 мВ; 0,01 В; 0,1 В;
— при измерении тока — 0,01 мА; 0,1 мА; 1 мА.
Наименьшее значение дискретности отсчета Ф5273 при измерениях коэффициента формы кривой — 10-3.
Конечные значения диапазонов измерения при входном сопротивлении не менее 10 МОм и входной емкости не более 50 пФ — 0,1 В и 1 В.
Конечные значения диапазонов измерения при входном сопротивлении не менее 1 МОм и входной емкости не более 50 пФ — 10 В.
Конечные значения диапазонов измерения при входном сопротивлении не менее 10 МОм и входной емкости не более 20 пФ — 100 В и 600 В.
Конечные значения диапазонов измерения Ф5273 при входном сопротивлении не более 0,1 Ом и входной индуктивности не более 1 мГн — 0,1 А и 1 А.
Конечные значения диапазонов измерения при входном сопротивлении не более 0,01 Ом и входной индуктивности не более 0,1 мГн — 10 А.
Электрическая изоляция вольтметра Ф5273 между корпусом и изолированными от корпуса по постоянному току электрическими цепями при температуре окружающего воздуха +20±5° С и относительной влажности 55±25% выдерживает действие испытательного напряжения переменного тока 1,5 кВ частотой 50±1Гц в течении — 1 мин.
Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями при температуре окружающего воздуха +20±5° С и относительной влажности 55±25% — не менее 20 МОм.
Время установления рабочего режима — 30 мин.
Время непрерывной работы с последующим перерывом не менее 1 ч — 8 ч.
Периодичность ручной установки нуля — не менее 1 ч.
Периодичность калибровки — не менее 2 ч.
Мощность амперметра Ф5273 — не более 70 В∙А.
Питание:
— напряжение — от 198 В до 242 В;
— частота — от 49 Гц до 51 Гц.
Масса — не более 12,5 кг.
Принцип действия прибора основан на линейном преобразовании средневыпрямленного значения входного напряжения в цифровой код, вычисления коэффициента формы кривой и среднеквадратического значения входного напряжения.
Условия эксплуатации Ф5273:
При умеренном климате в сухих отапливаемых помещениях:
— температура окружающего воздуха — от +10° С до +35° С;
— относительная влажность при +25° С — до 80%.
При условиях как сухого так и влажного климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом:
— температура окружающего воздуха — от +1° С до +40° С;
— относительная влажность при +25° С — до 80%.
