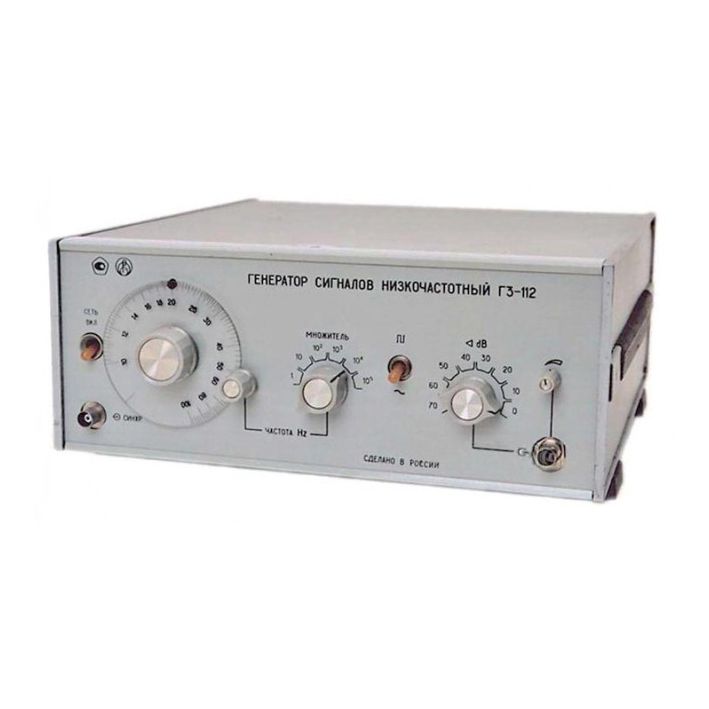

Г3-112 Генератор сигналов
Генератор Г3-112 RС-типа с плавной установкой частоты в пределах каждого из шести поддиапазонов.
— Диапазон частот 10 Гц — 10 МГц.
— Стабильный выходной уровень сигнала.
Выход генератора Г3-112 низкоомный, согласованный для всех ступеней затухания аттенюатора. В приборе имеется эффективная система стабилизации выходного напряжения, вход внешней синхронизации по частоте и режим сигнала прямоугольной формы.
Основные технические характеристики генератора Г3-112:
| Параметры |
Значения |
| Частотные параметры |
| Диапазон частот |
10Гц … 10 МГц |
| Поддиапазоны частот |
1 поддиапазон (10-100Гц)
2 поддиапазон (100-1000Гц)
3 поддиапазон (1-10кГц)
4 поддиапазон (10-100кГц)
5 поддиапазон (100кГц-1МГц)
6 поддиапазон (1-10МГц) |
| Погрешность |
+(2+30:fn) — с 1 по 5 поддиапазон
+3 — 6 поддиапазон,
где fn — установленное по шкале значение частоты в герцах |
| Нестабильность частоты |
После двухчасового времени установления рабочего режима при нормальных условиях не превышает:
1) +4х10-4 fn (+0.04%) за любые 15 минут работы
2) +5х10-3 fn (+0.5%) за любые 3 часа работы |
| Номинальное выходное сопротивление: генератора |
50 Ом |
| Напряжение на выходе и коэффициент гармоник |
| Генератор |
| Коэфф. Гармоник**(не более) |
0.3% (100Гц-100кГц);
0.5% (10-100Гц, 100-200кГц);
1% (200кГц-1МГц);
4% (1-10МГц) |
| Uвых.* |
5 В |
| Uвых. без нагрузки |
10 В |
Примечание:
* На сопротивлении нагрузки 50Ом;
** При наибольшем опорном уровне выходного напряжения;
Возможна плавная регулировка выходного напряжения до минус 12 дБ.
Ступенчатая регулировка встроенным аттенюатором через 10 дБ в пределах от 0 до —70дБ.
Нестабильность выходного напряжения за любые 3 часа работы не более +1% |
| Усилитель |
| Коэффициент гармоник**(не более) |
3% (10Гц-1МГц);
5% (1-10МГц) |
| Uвых.* |
25В (10Гц-1МГц);
20В (1-10МГц) |
Примечание:
* На выходе усилителя при сопротивлении нагрузки 1000Ом;
**При номинальном напряжении; |
| Внешняя синхронизация |
| В генераторе предусмотрен режим внешней синхронизации синусоидальным сигналом |
| Генерация прямоугольного сигнала. |
Генератор обеспечивает сигнал прямоугольной формы (меандр) в диапазоне 10Гц-1 МГц.
— размах не менее 10В на нагрузке 50Ом и 20В без нагрузки;
— скважность 2+0.05 10Гц-100кГц, 2+0.2 100кГц-1МГц;
— длительность фронта среза не превышает 50нс на нагрузке 50 Ом. |
| Общие |
| Питание |
от сети переменного тока 220В 50Гц, 115/220В 400Гц |
| Потребляемая мощность |
-генератором от сети, не более 60ВА;
-усилителем от сети, не более 35ВА |
| Масса |
— генератора 8кг.
— усилителя 5кг.
— в укладочном ящике 30 кг |
| Габаритные размеры |
— генератора 312х13х328мм.
— усилителя 160х133х324мм. |
Диапазон частот: 10 Гц — 10 МГц (6 поддиапазонов).
Выходное напряжение: 5 В (50 Ом).
Ослабление выходного напряжения:
0-70 дБ с дискретностью через 10 дБ,
-40 дБ (внешним аттенюатором),
-12 дБ (плавно регулируемое).
Коэффициент гармоник:
0,5 % (10-100 Гц, 100-200 Гц),
0,3 %(100 Гц-100 кГц),
1 % (200 кГц-1 МГц),
4 % (1-10 МГц).
Параметры сигнала прямоугольной формы:
амплитуда: 10 В (50 Ом),
скважность: 2,
длительность фронта и среза: 50 нс.
Потребляемая мощность: 60 В*А.
Питание: 220±22 В, 50±0,5 Гц или 220(115) В ±5 %, 400+28 —12 Гц.
Масса: 8 кг.
Габариты: 312х133х328 мм.
