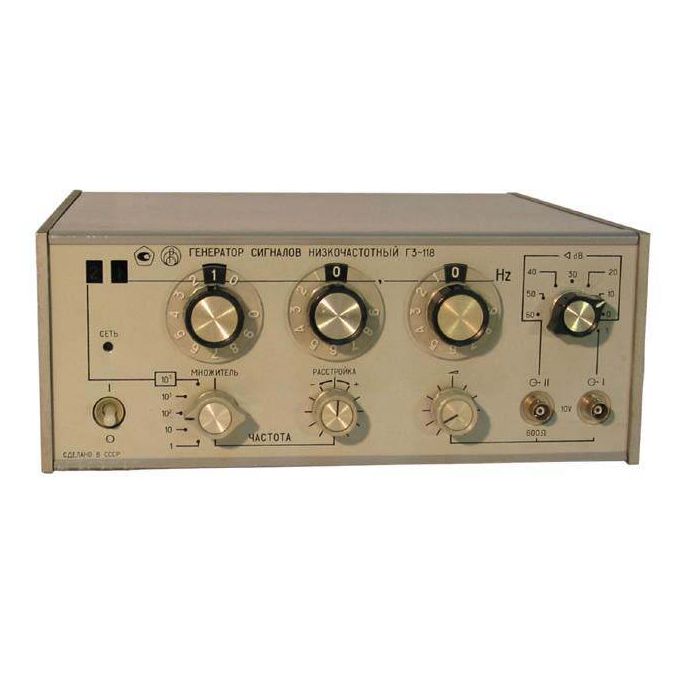

Г3-118 Генератор сигналов
Генератор Г3-118 RС-типа с дискретной установкой частоты в пределах каждого из пяти поддиапазонов.
— Сверхмалые гармонические искажения.
Имеется возможность плавной расстройки частоты в пределах дискретности младшего разряда.
Структурная схема генератора Г3-118 обеспечивает сигнал прецизионной формы во всем диапазоне частот.
В генераторе Г3-118 имеется эффективная система стабилизации уровня выходного напряжения. Выходное напряжение регулируется в широких пределах дискретно и плавно.
В комплект генератора входит пассивный режекторный фильтр на ряд дискретных частот, обеспечивающий при использовании серийных НЧ-анализаторов спектра измерение сверхмалых коэффициентов гармоник.
Основные технические характеристики генератора Г3-118:
— Диапазон частот: 10 Гц — 200 кГц (5 поддиапазонов).
— Выходное напряжение:
10 В/600 Ом (выход 1);
5 В/600 Ом (выход II).
— Коэффициент гармоник, %:
0,05 (10-20 Гц и 100-200 кГц);
0,01 (20-100 Гц);
0,0015 (200 Гц-10 кГц);
0,005 (100-200 Гц и 10-20 кГц);
0,02 (20-100 кГц).
— Нестабильность частоты:
10*10-4 f (за 15 мин);
50*10-4 f (за 3 ч).
— Частоты режекции: 0,02; 0,06; 0,12; 0,2; 1; 2; 10; 20; 100; 200 кГц.
— Потребляемая мощность: 35 В*А.
— Питание: 220±22 В, 50±0,5 Гц или 220±11 В, 400+28-12 Гц.
— Масса: 7,5 кг; 2,5 кг.
— Габариты:
генератора 312х133х322 мм.;
фильтра 140х244х127 мм.
