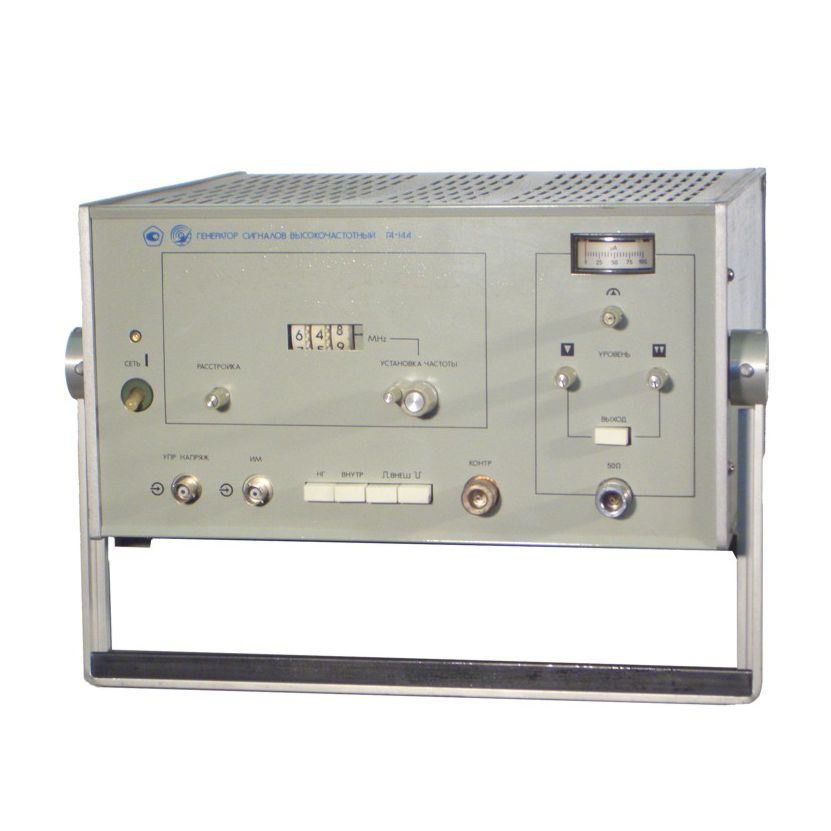

Г4-144 Генератор сигналов высокочастотный
Генератор сигналов высокочастотный Г4-144 предназначен для использования в качестве источника ВЧ сигнала для питания измерительных линий, ВЧ мостов, антенн, фильтров при регулировке, настройке и контроле радиотехнических устройств дециметрового диапазона волн.
Технические характеристики генератора Г4-144
| Параметры |
Г4-143 |
Г4-144 |
| Диапазон частот, МГц |
25 — 400 |
400 — 820 |
| Основная погрешность установки частоты, % |
1 |
1 |
| Нестабильность частоты за 15 мин работы после 1 ч самопрогрева |
2,5*10-4 fн |
2,5*10-4 fн |
| Паразитная девиация частотыв режиме НГ |
1*10-5 fн + 50 ГЦ |
5*10-5 fн |
| Паразитная AM выходного сигнала в режиме НГ, % |
5 |
5 |
Выходная мощность
(КСВН ≤ 1,5; Rн = 50 Ом) |
На выходе «50 Ом»
1 Вт (25 — 350 МГц),
0,8 Вт (300-350 МГц),
0,5 Вт (350-400 МГц) |
На выходе «50 Ом»
0,5 Вт (весь диапазон)
На выходе КОНТР
0,08 мВт (весь диапазон) |
| Пределы регулировки выходной мощности, дБ |
0-30 |
0-30 |
Параметры модулирую- щих импульсов при внешней модуляции:
амплитуда импульсов, В
частота повторения, Гц
длительность импульсов, мкс
длительность фронта, мкс
длительность среза, мкс
неравномерность вершины, % |
10±2
100-10000
3-20
0,2
0,3
5 |
6±1
100-10000
1-20
0,15
0,15
5 |
| Частота повторения выходных импульсов (меандр) при внутренней модуляции, Гц |
1000±10% |
1000±10% |
