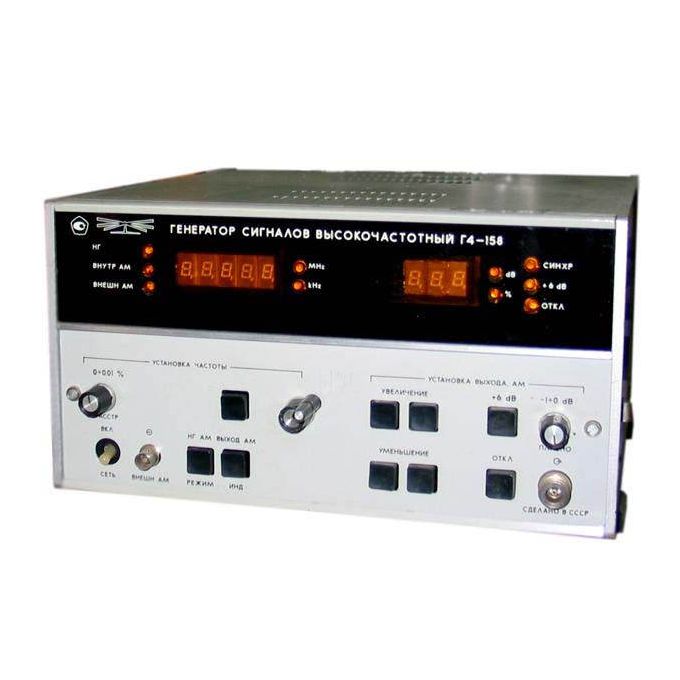

Г4-158 Генератор сигналов
Генератор Г4-158 предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры, работающей в режимах НГ и AM, включая радиовещательную аппаратуру и связную аппаратуру с ОБП.
— Возможность дистанционного управления параметрами и режимами.
— Высокая стабильность и точность (0,001 %) установки частоты.
— Высокое качество параметров AM.
— Возможность автоматизированного контроля основных технических характеристик.
Основные технические характеристики генератора Г4-158:
| Параметры |
Значения |
| Частотные параметры |
| Диапазон |
Диапазон частот 0,1 — 100 МГц |
| Дискретность |
0,01 — 0,1 МГц … 1 Гц
0,1 — 1 МГц … 10 Гц
1-10 МГц … 100 Гц
10-100 МГц … 1000 Гц |
| Основная погрешность |
±10-3 % |
| Нестабильность за 15 минут после 1ч прогрева |
5*10-6 |
| Выход |
| Предел |
10-7-2 В (50, 75 Ом |
| Погрешность установки ослабления аттенюатора |
±0,5 дБ (6…-59,9 дБВ), ±1 дБ (-60…-119,9 дБВ), ±1,5дБ(-120…-139,9 дБВ |
| Дополнительная погрешность на каждые 10 °С |
±0,2 дБ |
| Спектральная чистота |
| Гармонические составляющие |
-30 дБ (Uвых<1 В); —25 дБ(Uвых>1 В) |
| Негармонические составляющие |
-60 дБ |
| Паразитная девиация частоты в полосе 0,03-20 кГц |
2*10-6 fн + 5 Гц |
| Паразитная АМ в полосе 0,03-20 кГц |
0,01 % |
| Амплитудная модуляция |
| Диапазон модулирующих частот |
30 Гц-20 кГц (внешняя АМ) |
| Коэффициент АМ |
0-99 % |
| Основная погрешность КАМ |
±10 % |
| Коэффициент гармоник |
3 % (f<100 МГц), 5 % (f> 100 МГц) |
| Паразитная ЧМ |
1*10-6fн+60 Гц (КАМ = 30 %) |
| Частотная модуляция |
| Диапазон модулирующих частот |
30 Гц-60 кГц (fн>4 МГц), (0,03-0,02fн) кГц fн<4 МГц) |
| Основная погрешность установки девиации частоты |
±15 % delta (f)+10 Гц (Fм 0,09-60 кГц) |
| Паразитная АМ |
5 % |
— Диапазон частот: 0,01-100 МГц.
— Пределы допускаемой основной погрешности установки частоты: ±0,001 %.
— Пределы допускаемой основной погрешности установки выходного напряжения (на выходе аттенюатора):
±0,5 дБ (до 50 МГц);
±1 дБ (свыше 50 МГц).
— Пределы допускаемой основной погрешности ослабления аттенюатора:
±0,5 дБ (до 59 дБ);
±1 дБ (свыше 59 дБ).
— Пределы установки коэффициента AM: 0-99 %.
— Диапазон модулирующих частот: 30 Гц-20 кГц.
— Коэффициент гармоник огибающей АМ-сигнала: 1-3 %.
— Гармонические составляющие —30 дБ.
— Потребляемая мощность: 60 В*А.
— Масса: 10,5 кг.
— Габариты: 304х120х308 мм.
