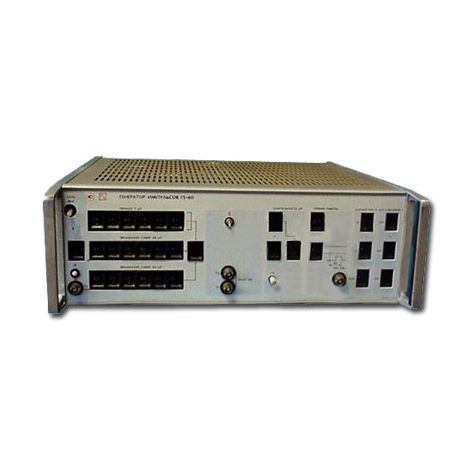

Г5-60 Генератор импульсов
Генератор Г5-60 — универсальный широкодиапазонный генератор импульсов с прецизионным периодом, длительностью и временным сдвигом.
— Дистанционное управление параметрами и переключением режимов.
Генератор Г5-60 применяется для регулировки и испытания различной радиоэлектронной аппаратуры.
В генераторе Г5-60 имеются два режима получения прецизионных временных интервалов. В режиме I формируются импульсы с прецизионным периодом и временным сдвигом, в режиме II — с прецизионным периодом и длительностью.
Основные технические характеристики генератора Г5-60
— Период повторения:
в режиме одинарных импульсов: 100 нс — 10 с,
в режиме парных импульсов: 1 мкс — 10 с.
— Амплитуда основных импульсов (50 Ом): 0,001 — 10 В.
— Длительность импульсов:
в режиме I: 50 нс — 1 с,
в режиме II: 0,1 — 9999990 мкс (при внутреннем запуске), 0,1 — 999999 (при внешнем запуске)
фронта: не более 10 нс,
среза: не более 10 нс.
— Временной сдвиг (задержка) основного импульса относительно синхроимпульса, мкс:
при внутреннем запуске: 0-9999990,
при внешнем запуске: 0-999999.
— Пределы основной погрешности установки:
амплитуды: ±(0,03U+2 мВ);
длительности:
в режиме I: ±(0,1t+3 нс),
в режиме II: ±(10-6t+10 нс);
периода повторения: ±10-6Т.
— Потребляемая мощность: 250 В*А.
— Питание: 220±22 В, 50±0,5 Гц или 220±11 В, 400+28 -12 Гц.
— Масса: 20 кг.
— Габариты: 486х170х480 мм.
