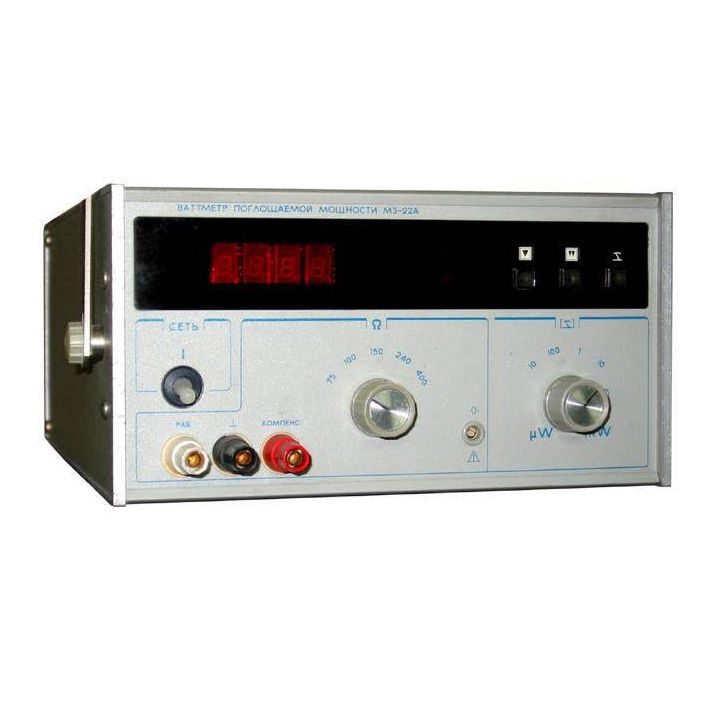

М3-22А Ваттметр поглощаемой мощности
Ваттметр поглощаемой мощности М3-22А предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных СВЧ-сигналов и коаксиальных и волноводных трактах.
Ваттметр М3-22А применяется для измерения выходной мощности источников СВЧ-сигналов, аттестации термисторных приемных преобразователей СВЧ-мощности по коэффициенту преобразования и для других точных измерений СВЧ-мощности.
Индикаторный блок имеет автоматические установку нуля и выбор пределов измерения.
Технические характеристики ваттметра М3-22А:
— диапазон частот 0,03ГГц-53,6 ГГц;
— пределы измерения мощности 1 мкВт-10 мВт;
— пределы допускаемой основной погрешности измерений прибором без преобразователя:
±(0,8+0,2 Рк /Р х ) % (10 мкВт),
±(0,3+0,2 Рк /Рх ) % (100 мкВт; 1 и 10 мВт);
— КСВН не более 1,7 (в зависимости от диапазона частот);
— основная погрешность измерителя мощности в зависимости от диапазона частот и предела измерения, %: б; 10; 15; 25;
— присоединительные размеры ВЧ-входа (входное сопротивление):
коаксиал: 16/7 мм (50 Ом), 16/4,6 мм (75 Ом),
волновод: 35х15, 28х12, 23х10, 17х8, 11х5,5, 7,5х3,4, 5,2х2,6 мм;
— потребляемая мощность 25 ВА
Масса: 6 кг
Габаритные размеры: 228х120х308мм
