М3-47 Ваттметр поглощаемой мощности
Ваттметр М3-47 предназначен для измерения средних значений мощности непрерывных и импульсно-модулированных сигналов в коаксиальном и волноводном трактах и могут использоваться при испытаниях передающих систем и генераторов СВЧ сигналов.

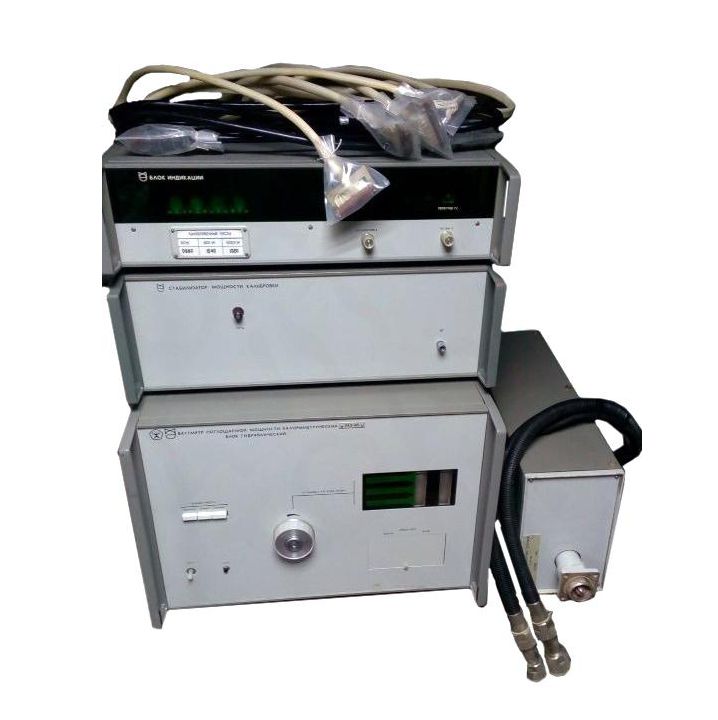

Прибор состоит из четырех блоков: высокочастотного, гидравлического, индикации и стабилизатора мощности калибровки.
Ваттметр М3-47 имеет повышенную точность измерений, широкий диапазон частот, цифровой отсчет на четырехзначном табло.
Погрешность ваттметра не зависит от уровня измеряемой мощности. Для защиты ваттметра от перегрузки предусмотрена блокировка по температуре.
В ваттметре имеется выход измеряемой величины в двоично—десятичном коде на ЦПМ, что позволяет автоматизировать процесс измерения.
Основные технические характеристики ваттметр М3-47:
— Диапазон частот 5,64-37,5 ГГц.
— Пределы измерения мощности 10-1000 Вт.
— КСВН 1,2.
— Погрешность измерения мощности: 5 % — на пределе 60 Вт; 4 % — на пределах 600, 6000 Вт.
— Присоединительные размеры ВЧ входа (входное сопротивление) Волновод 35×15 мм (переход на сечения: 23×10, 16×8, 11×5,5; 7,2×3,4; 28,5×12,6)
— Три шкалы с конечными значениями 60, 600, 6000 Вт.
— Время установления показаний — 60 с.
— Габаритные размеры:
блока индикации — 480×120×320 мм;
блока гидравлического — 480×320×430 мм;
блока высокой частоты — 225×140×560 мм;
стабилизатора мощности калибровки — 480×160×310 мм.
— Масса:
блока индикации — не более 11 кг;
блока гидравлического — не более 36 кг;
блока высокой частоты — не более 12 кг;
стабилизатора мощности калибровки — не более 21 кг.
Погрешность измерений ваттметра М3-47 не зависит от измеряемой мощности.
Для защиты ваттметров от перегрузки предусмотрена блокировка по температуре.
Выход на ЦПМ позволяет автоматизировать процесс измерения при испытании различных передающих систем и генераторов СВЧ сигналов.
