М3-51 Ваттметр поглощаемой мощности
Ваттметр М3-51 поглощаемой мощности предназначен для измерения с высокой точностью мощности синусоидальных сигналов и среднее значение мощности импульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.

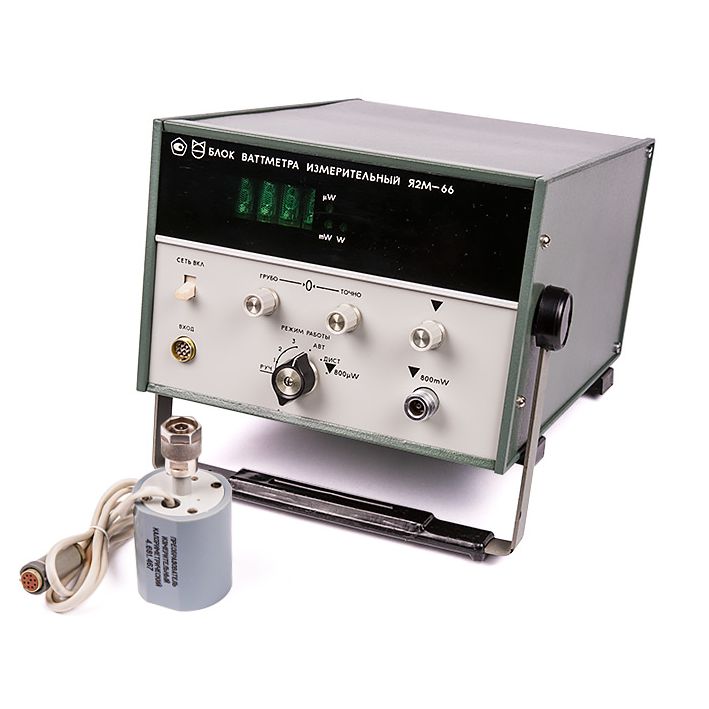

Ваттметр М3-51 поглощаемой мощности состоит из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ мощности.
Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля. Имеет выход на самописец и ЦПМ.
Принцип действия прибора основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе приемного преобразователя термо-ЭДС.
Особенностью измерителя мощности М3-51 является то, что при работе в течение длительного времени нет необходимости в перекалибровке. Управление работой ваттметров может осуществляться вручную, полуавтоматически и дистанционно.
Ваттметры поглощаемой мощности могут использоваться в составе автоматизированных измерительных систем.
Технические характеристики ваттметра М3-51:
— Диапазон частот, ГГц 0,02—17,85
— Диапазон измерения мощности, мВт 10 ~3 – 10; на пределах, мВт 0,3 — 3—10
— Присоединительные размеры коаксильного ВЧ-входа, мм 7/3
— Допустимая импульсная мощность при длительности импульсов не более 10 мкс, Вт 1
— Коэффициент стоячих волн: при частоте 0,02—12 ГГц 1,3; 12—17,85 ГГц 1,4
— Время установления показаний для всех режимов работы, с 10
— Габаритные размеры, мм:
измерительного блока 255х240х322
приемного преобразователя 55,4х34х34
— Масса, кг:
измерительного блока 7,5
приемного преобразователя 0,15
