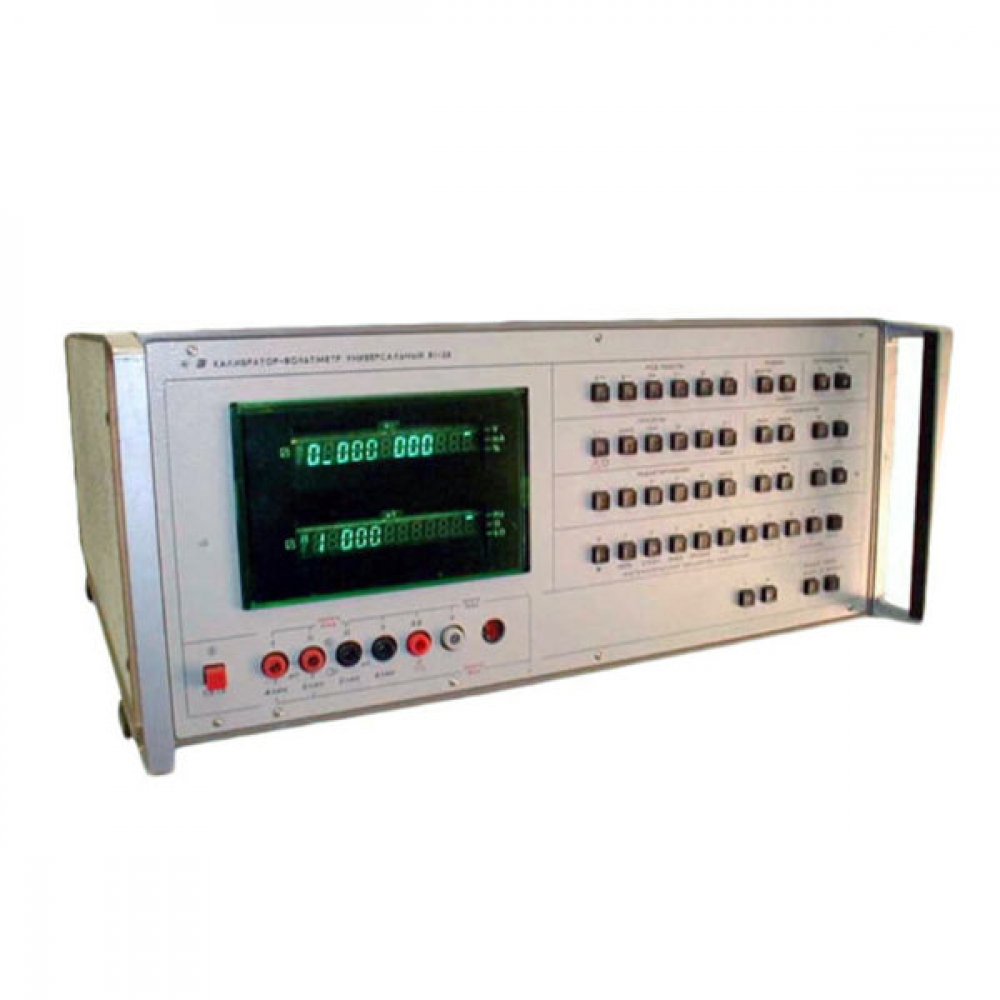

В1-28 Калибратор-вольтметр универсальный
Калибратор-вольтметр универсальный В1-28 предназначен для поверки и калибровки широкой номенклатуры приборов, а также устройств.
Калибратор В1-28 обеспечивает воспроизведение и измерение сопротивлений, напряжений и силы постоянного, а также переменного токов.
Прибор используется как автономно, так и в составе автоматизированных систем, с которыми связан через стандартный интерфейс канала общего пользования.
Калибратор-вольтметр В1-28 для воспроизведения и измерения сопротивлений, напряжения и силы постоянного и синусоидального тока.
Калибратор В1-28 может работать как автономно, так и в составе автоматизированных систем через стандартный интерфейс КОП.
В калибраторе-вольтметре В1-28 имеются стимулирующие (калибратор), измерительные (вольтметр) и обрабатывающие (две микро-ЭВМ) средства, что позволяет максимально расширить функциональные возможности калибратора В1-28 и возможности внутриприборной микро-ЭВМ в реализации регулирования, управления, диагностики неисправностей (включая обнаружение метрологических отказов).
Параметры калибратора В1-28 в режиме воспроизведения и измерения напряжения постоянного тока:
— Диапазон воспроизведения: ±(0.1мкВ – 1000В)
— Диапазон измерения: ±(1мкВ – 1000В)
В режимах ручного, дистанционного, автоматического и программного управления прибор обеспечивает:
— Воспроизведение напряжений постоянного тока в диапазоне + (0,1мкВ до 1000В)
— Воспроизведение напряжений синусоидальной формы в диапазоне от 1мкВ до 700В.
— Воспроизведение силы постоянного тока в диапазоне + (0,1нА до 2А).
— Воспроизведение силы переменного тока синусоидальной формы в диапазоне От 1нА до 2А.
— Воспроизведение сопротивлений постоянному току в декадных точках 1, 10,…107 Ом.
Измерение напряжения постоянного тока в диапазоне: + (1мкВ до 1000В)
Измерение напряжения переменного тока синусоидальной формы в диапазоне: от 10мкВ до 700В
Измерение силы постоянного тока в диапазоне: + (0,1нА до 2А)
Измерение силы переменного тока синусоидальной формы в диапазоне: от 1нА до 2А
Измерение сопротивлений постоянному току в диапазоне: от 10-5 до 107 Ом
Калибратор В1-28 также может производить:
— Математическую обработку результатов измерений (операции процентного преобразования, масштабирования, сдвига, усреднения, вычисления экстремальных и среднего значений по серии измерений).
— Воспроизведение отклонений, в т. ч. и в процентах, от установленного значения воспроизводимого параметра.
— Установку ограничений по максимуму и (или) минимуму воспроизводимой (измеряемой) величины с возможностью индикации по вызову ограничивающих значений и отключения от внешней схемы при выходе за установленные ограничения.
— Вывод на внешний самопишущий прибор информации трех младших индицируемых разрядов цифрового индикатора.
— Диагностику неисправностей, включая несоответствие метрологических характеристик требованиям технической документации.
— Внутреннюю автокалибровку. Внешнюю автокалибровку прибора путем введения калибровочных констант в энергонезависимую память.
— Агрегатирование в автоматизированные системы и комплексы многоцелевого назначения на основе стандартного приборного интерфейса – (КОПа).
— Работу от внешнего генератора синусоидального сигнала в непрерывном частотном диапазоне.
Рабочие условия эксплуатации калибратора В1-28
— Напряжение сети, В: 220±22, частотой 50±0,5 Гц
— Относительная влажность, %: до 98
— Окружающая температура, °С: от + 5 до + 40
Основные метрологические характеристики в режимах воспроизведения и измерения сопротивлений, постоянных и переменных напряжений и силы тока с учетом поддиапазонов:
| Поддиапазон, В |
Предел допускаемой основной погрешности ±(% от U + % от Uм) |
| при воспроизведении |
при измерении |
| 0,1В |
0,003+0,002 |
— |
| 1В |
0,003+0,0003 |
0,004+0,0015 |
| 10В |
0,003+0,0003 |
0,003+0,0003 |
| 100В |
0,004+0,0003 |
0,003+0,0003 |
| 1000В |
0,004+0,001 |
0,004+0,001 |
Параметры калибратора-вольтметра В1-28 в режиме воспроизведения и измерения силы постоянного тока.
Диапазон воспроизведения и измерения: ±(0.1нА – 2А)
| Поддиапазон, мА |
Предел допускаемой основной погрешности ±(% от I + % от Iм) |
| при воспроизведении |
при измерении |
| 0,1мА |
0,01+0,002 |
0,01+0,0015 |
| 1мА |
0,006+0,002 |
0,01+0,0015 |
| 10мА |
0,006+0,002 |
0,01+0,0015 |
| 100мА |
0,02+0,002 |
0,02+0,002 |
| 1000мА |
0,03+0,003 |
0,03+0,002 |
Параметры калибратора-вольтметра В1-28 в режиме воспроизведения напряжения переменного тока.
Диапазон воспроизведения: 1мкВ – 700В
| Поддиапазон, В |
Предел допускаемой основной погрешности ± (% от U + % от Uм) на частотах |
| 0,1 – 120Гц |
0,4 – 20кГц |
100, 200, 300Гц
30-100кГц |
Св,100 до
120 кГц |
| 0,1В |
0,06+0,02 |
0,07+0,02 |
0,1+0,02 |
0,08+0,2 |
| 1В |
0,06+0,01 |
0,03+0,02 |
0,06+0,02 |
0,08+0,02 |
| 10В |
0,06+0,005 |
0,05+0,0005 |
0,06+0,005 |
0,08+0,01 |
| 100В |
0,15+0,01 |
0,1+0,01 |
0,1+0,01 |
— |
| 1000В |
0,15+0,015 |
0,1+0,015 |
0,1+0,015 |
— |
Параметры калибратора-вольтметра В1-28 в режиме воспроизведения и измерения силы переменного тока.
Диапазон измерения и воспроизведения: 1нА – 2А
| Поддиапазон, мА |
Предел допускаемой основной погрешности ±(% от I + % от Iм) на частотах |
| 0,1Гц – 1,2кГц |
2, 3, 4, 5 кГц |
40 Гц – 1,2 кГц |
Св, 1,2 до 5 кГц |
| при воспроизведении |
при измерении |
| 0,1мА |
0,15+0,05 |
Увеличивается в (1+0,2 f) раз где f=2, 3, 4, 5 кГц |
0,15+0,025 |
Не нормируется |
| 1мА, 10мА, 100мА, 1000мА |
0,15+0,01 |
0,25 + 0,025 |
Параметры калибратора-вольтметра В1-28 в режиме воспроизведения сопротивлений.
Номинальное значение сопротивлений калибратора-вольтметра В1-28: 1, 10, 102, 103, 104, 105, 106, 107 Ом.
Предел допускаемой основной погрешности: 0,025% (1Ом), 0,01% (10, 105 Ом), 0,005% (102, 103, 104 Ом), 0,02% (106Ом), 0,05% (107Ом).
Параметры калибратора-вольтметра В1-28 в режиме измерения сопротивлений.
Диапазон измерения: 10-5 – 107 Ом
| Поддиапазон калибратора-вольтметра В1-28 |
Предел допускаемой основной погрешности ± (% от R + % от Rм) |
| 1 Ом |
0,03+0,01 |
| 10 Ом, 100 кОм |
0,03+0,003 |
| 100, 1000 Ом |
0,01+0,003 |
| 10 кОм |
0,01+0,003 |
| 1000 кОм |
0,15+0,015 |
| 10 МОм |
1+0,1 |
U, I, R – значения воспроизводимой или измеряемой величины напряжения, силы тока, сопротивлений калибратора-вольтметра В1-28
Uм, Iм, Rм – предельные значения поддиапазона.
Питание: напряжение 220В, частота 50Гц.
Потребляемая мощность 240ВА.
Габариты: 490х200х590мм.
Масса: 31,5кг.
