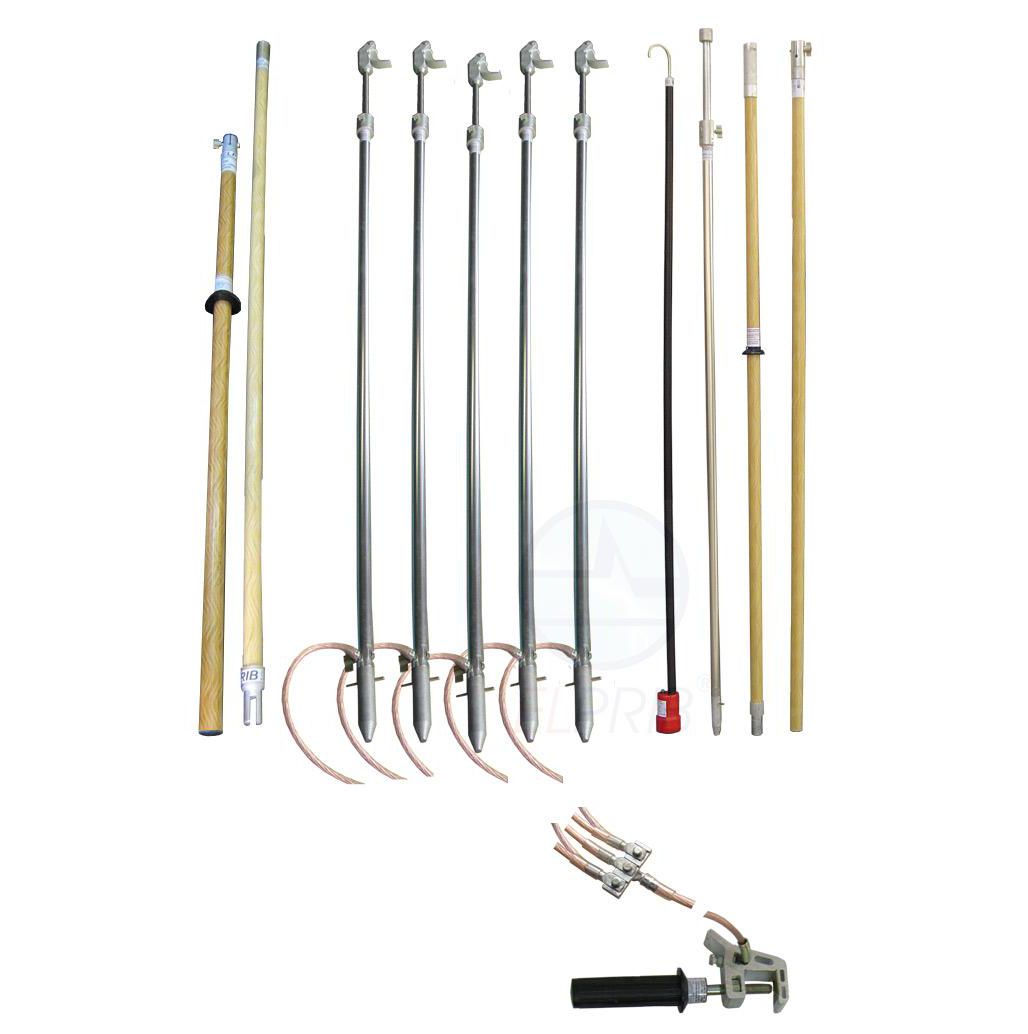

КШЗ-0,4М Комплект штанг для заземления воздушных линий с поверхности земли
Комплект штанг заземлении переносное для воздушных линий типа КШЗ-0,4М применяется в качестве основного средства защиты от поражения электрическим током, предназначено для защиты работающих на отключенных участках воздушных линий при непредусмотренном появлении на этих участках номинального или наведенного напряжения.
Комплект предназначено для заземления воздушных линий до 1 кВ, непосредственно с поверхности земли.
Параметры заземлений КШЗ-0,4М
| Диапазон рабочего напряжения, кВ |
до 1 |
| Сечение заземляющего провода, мм2 |
216 |
| Количество фазных заземляющих штанг, шт |
5 |
| Длина каждого заземляющего провода, м |
6 |
| Длина рукоятки изолирующей штанги, мм |
1000 |
| Длина изолирующей части штанги в сборе, мм |
2020 |
| Ток термической стойкости, кА/3 сек |
2,5 |
| Ток динамической стойкости, кА |
14 |
| Длина металлических звеньев |
|
| конечное, мм |
1700 |
| начальное, мм |
1530 |
| Общая длина штанги, (в сборе с изолирующей штангой), мм |
6220 |
| Габаритные размеры заземления (в упаковке), мм |
1700х100х200 |
| Масса комплекта (в упаковке), кг не более |
24.7 |
